CISCO 1100 无线网络架构


主要特点和优点

Cisco Aironet 1100系列将企业功能、可管理性、安全性和可用性集成在一个可以扩 展、易于部署、经济有效的WLAN解决方案中。Cisco Aironet 1100的主要特点、产品规格和产品系统要求如表1-3所示 。

表1 产品特性和优点

特性

优点

企业性能

2.4GHz无线，可配置到100mw

 高质量的发送器和接收器能够提供更大、 更可靠的覆盖范围

Cisco IOS软件

为智能网络服务提供端到端解决方案支持 产生可预测的统一网络行为 提供统一的应用和服务

VLAN支持

可以分成16个用户组 提高系统可用性，为客户机提供各种安全要求和功能

QoS

 根据各种应用要求提供流量 提高语音和视频用户体验

Cisco IOS软件中提供代理移动IP

 提供子网间的无缝漫游 通过802.11无线增强语音的移动性

可管理性

支持Cisco识别协议、SNMP标准MIB 1和MIB II

 能够与hp OpenView和CA Unicenter等与SNMP兼容的网络管理系统互操作 可以由Resource Manager Essentials（Inventory Manager、Software Image Manager和Availability Manager）、Compus Manager（拓扑服务）和CiscoView中的许多CiscoWorks应用管理

Cisco CLI支持Telnet、FTP和TFTP

 提供多数网络管理员熟悉的界面 能集中管理远程接入点 有利于网络配置的标准化

安全

40位、128位WEP

实现互操作性时支持基于标准的安全方法

支持Cisco Wireless Security Suite

 支持屡获大奖的WLAN安全特性 能预防主动和被动安全攻击 802.1X和EAP认证利用了用户访问表 支持RADIUS服务器，以便支持用户登录注册

可扩展性

管理范围和安全方案

自治管理和安全特性能随着体系结构的发 展而扩展 只需要少量初始投资

传输功率可配置

有利于单元管理 为提高带宽利用率，覆盖范围可以随着部署密度的升高而减小

表1 产品特性和优点（续）

特性

优点

可用性

热备用

可无缝恢复到备用接入点

负载均衡

将用户连接分布到多个可用接入点上 提高总吞吐量为智能网络服务提供端到端解决方案支持

自动提速

在远距离上保持连接

投资保护

符合802.11b

·支持802.11b客户机的现有安装群
· 成熟的技术包含了增强特性

采用了无线可升级的技术

提供移植到未来技术的移植路径，例如802.11g和硬件辅助的高级加密标准（AES）

采用了防偷盗安全插槽和安全搭扣

支持标准安全电缆或挂锁（未包含） 为简化资产管理，挂锁可以是一把锁，也可以是由主管掌管钥匙的挂锁

简化部署

灵活的安装方向

可以安装在多个位置，包括墙壁、顶棚、 桌面和立体空间

集成式多样化两极天线

紧凑型天线 半球覆盖模式适用于任何方向 多样化天线能提高在办公室等多路径环境中的可靠性

自动通道选择

确定和选择拥塞最轻的通道

通过以太网支持在线电源（见图6、图7和图8）

无需使用本地AC电源 能减少电缆切割次数 能部署在远程位置

重新设计了HTTP服务器的基于Web浏览器的GUI

 可以在Cisco产品通用的面向图形的环境 中漫游 "明确设置"能够在一个视图中完成所有关键配置

动态主机配置协议（DHCP）客户机

自动从DHCP服务器获取IP地址

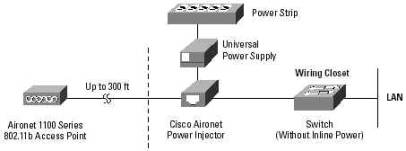

图6 Cisco Aironet 1100系列可以通过任选在线电源注入器借助以太网供电
CISCO 1100 无线网络架构

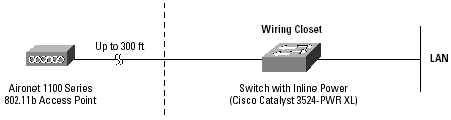

图7 Cisco Aironet 1100可以利用Cisco Catalyst 3524-PWR XL通过以太网供电
CISCO 1100 无线网络架构

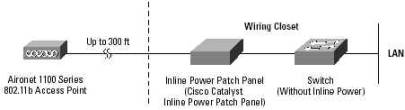

图8 Cisco Catalyst在线电源补充板可用于通过以太网为Cisco Aironet 1100供电
CISCO 1100 无线网络架构

表2 产品规格

项目 规格

部件号

AIR-AP1120B-x-K9 A=FCC E=ETSI I=Israel J=TELEC（日本）客户负责检查是否允许在本国使用。如果想检查是否允许在 本国使用，或者查看是否适合某个国家使用的规定，请访问：http://www.cisco.com/warp/public/779/smbiz/wirele ss/approvals.shtml。有些法规尚未批准。批准之后，这些部件号将公布在全球价格表中。

支持的数据速率

1Mbps、2Mbps、5.5Mbps、11Mbps

网络标准

IEEE 802.11b

上行链路

自检测802.3 10/100BaseT以太网

频带

2.412～2.462GHz（FCC） 2.412～2.472GHz（ETSI） 2.422～2.452GHz（以色列） 2.412～2.484GHz（TELEC）

网络体系结构类型

基础设施，星形拓扑

无线介质

直序扩频（DSSS）

介质访问协议

电信商用带冲突检测的载波侦听多路访问 。

调制

1Mbps时DBPSK 2Mbps时DQPSK 5.5Mbps和11Mbps时CCK

操作通道

ETSI：13；以色列：7；美国：11；TELEC （日本）：14

非重叠通道

三个

接收敏感度

1Mbps：-94dBm 2Mbps：-91dBm 5.5Mbps：-89dBm 11Mbps：-85dBm

可用传输功率设置

100mW（20dBm） 50mW（17dBm） 30mW（15dBm） 20mW（13dBm） 5mW（7dBm） 1mW（0dBm） 最高功率设置因各国法律而变

表2 产品规格（续)

项目

规格

范围（传输功率为100mW，采用2.2dBi增益的多样化两极天线时的典型值）

室内：

11Mbps时为150ft（45m） 1Mbps时为400ft（122m）

室外：

11Mbps时为800ft（244m） 1Mbps时为2000ft（610m）

遵守的标准

标准：

安全：
﹣ UL 60950
﹣ UL 2043
﹣ CSA 22.2 No. 950-95
﹣ IEC 60950- EN 60950 无线标准：
﹣ FCC Part 15.247
﹣ RSS-139-1, RSS-210（加拿大）
﹣ EN 300.328（欧洲）
﹣ Telec 33（日本）
﹣ AS/NZ 3548（澳大利亚和新西兰） EMI和敏感性（B类）
﹣ FCC Par 15.107和15.109
﹣ ICES-003（加拿大）
﹣ VCCI （日本）
﹣ EN 301.489-1和-17（欧洲） 其它：
﹣ IEEE 802.11b
﹣ FCC Bulletin OET-65C
﹣ RSS-102

SNMP兼容性

MIB I和MIB II

天线

集成式2.2dBi多样化两极天线
安全体系结构客户机认证

认证：

802.1X支持包括LEAP、PEAP、EAP-TLS和EAP-TTLS，目的是产生相互认证及 动态的每用户、每操作WEP密钥 MAC地址和按照标准的802.11认证机制加密 支持静态和动态的40位和128位IEEE 802.11 WEP 标准前TKIP WEP增强：密钥细分（每包加密）和MIC 广播密钥轮询

状态LED

 面板顶部的三个指示灯可以报告协作状况 、操作状态、错误/警报、固件升级以及配置、网络/调制解调器和广播的状况
软件和设备管理和拓扑

CiscoWorks CiscoView、Resource Manager Essentials和Campus Manager

表2 产品规格（续)

项目

规格

远程配置支持

BOOTP、DHCP、Telnet、HTTP、FTP、TFTP 和SNMP

尺寸

长4.1 in（10.4cm）；宽1.5 in（3.8cm ）；高8.1in.（20.5cm）

重量

10.5oz.（297g）

环境

32～104F°（0～40℃） 10～90%湿度（非冷凝）

系统内存

16MB RAM 8MB FLASH

输入电源要求

100～240VAC，50～60Hz（电源） 33～57VDC（设备）

功率

4.9w，RMS

保修

一年

表2 产品规格（续)

项目

规格

符合802.1X的标准用户级认证和动态加密

以下RADIUS服务器软件之一：

Cisco Secure Access Control Server 3.0或更高 Cisco Access Registrar ? 1.7或更高 Funk Software Steel Belted RADIUS Server 3.0或更高 Interlink Networks RAD-Series RADIUS Server 5.1或更高

CiscoWorks RME/Campus Manager

 CiscoWorks LAN管理解决方案（LMS）或 路由WAN解决方案（RWAN）

通过以太网提供在线电源

适用于1100和1200系列的Cisco Aironet 电源注入适配器 AIR-PWRINJ2= Cisco Catalyst ? 3524-PWR XL交换机 带在线电源的Cisco Catalyst 4006和6500系列交换机 Cisco WS-PWR-PANEL中继电源补充板

Cisco SMARTnet支持和SMARTnet现场支持

为提高网络可用性，通过Cisco SMARTnetTM支持和SMARTnet现场支持提供操作技术支 持服务。Cisco SMARTnet支持能够辅助操作人员完成支持任务，使他们不但能通过网络和电话获得大量相关知识，还 能按自己的意愿刷新系统，并灵活使用硬件的高级更换选项。除所有SMARTnet服务外，Cisco SMARTnet现场支持还能 通过现场工程师服务补充硬件高级更换特性，对于人员缺乏或无法更换部件的机构，这些服务是非常有用的
